 아두이노로 만드는 사물 인터넷

LED제어, Motor Drive, 적외선 거리감지, Bluetooth 통신
그리고 RTOS 까지 Arduino 완벽 가이드

아두이노 사물 인터넷 KIT





Step Up DC/DC Converter



 라즈베리파이 2 B 스타터 KIT

1: RASPBERRY PI 2 B: 정품 최신모델
2: 라즈베리 정품 케이스
3: 구리 방열판 2 개
4: 8 GB SANDISK 사 micro SD
5: SD 카드 리더기
6: ipTIME USB 무선 랜 동글
7: 5V/2A DC아답터
8: HDMI 1 M 케이블
9: LAN 2 M 케이블
10: 플라스틱 케이스





Kakao Talk 에서 샘플전자 카톡ID: ARDUINOPLUS
 QR 코드를 이용하여 친구 등록하시고
아두이노 / 전자회로 문의하세요.

아두이노 한글 LCD

ARDUINO KOREAN LCD



TowerPro Micro SERVO

RC헬리콥터, 글라이더에 사용되는
초소형 마이크로 서보입니다.




 브레드 보드에서 사용이 편리한 10K Ohm 포텐셔메터 입니다.



 Arduino UNO SIP

브레드 보드에서 편리한 SIP 형 UNO 보드입니다.

Arduino UNO CPU 와 USB - Serial Converter를 사용한
Arduino UNO 호환보드

Arduino 정품 UNO 보드 / 쉴드보드



 오디오 용 알루미늄 전해 캐패시터

105 도 2000 시간





 meLabs 사의 PIC BASIC PRO 컴파일러

더욱 강력해진 PIC BASIC 컴파일러입니다.

가 격: 360,000 원




SPECTRA SYMBOL

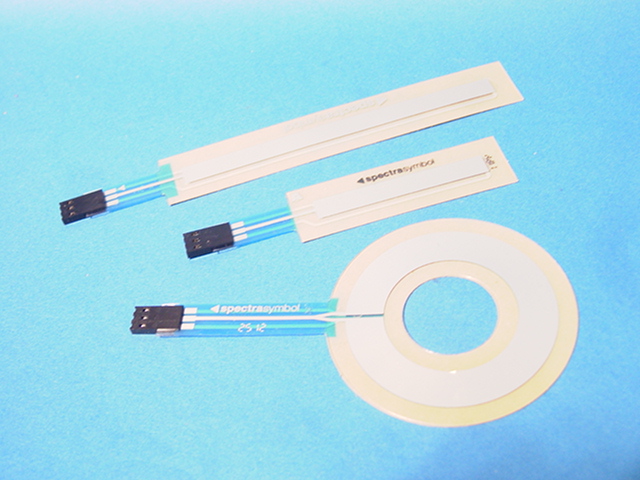

압력 감지 변위 저항기



 SE-DMM-A 디지털 멀티메터

디지털 멀티메터의 모든 기능을 그대로 가지고있습니다.
전기/전자/제어공학 교육에 필요한 교재 입니다.



 SE-MPA

mono POWER AMP
80W (4 Ohm) / 60W (8 Ohm)
단 전원 12~24V (Max 34V) 동작

강력한 출력의 power AMP
Voulme 제어, Mute Control

작은 공간에 최대 출력실현
여유롭고 확실한 대형 방열판 사용

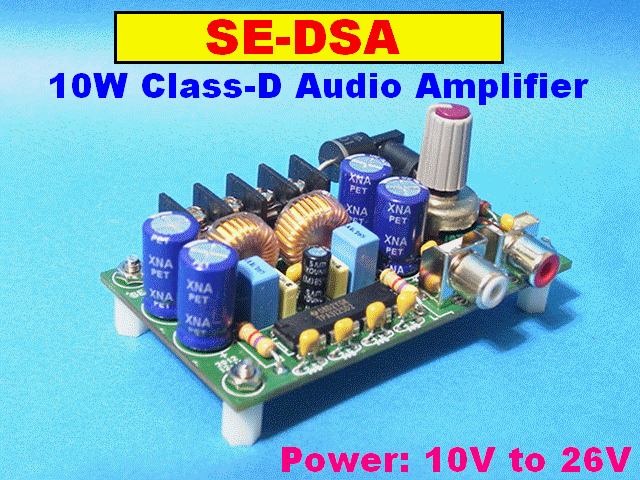

SE-DSA

Digital Stereo Audio Amplifier

방열판 없는 디지털 방식 오디오 앰프

디지털 앰프의 음질을 경험하세요,
탄탄한 저음과 시원한 고음이 좋습니다.
10V ~ 26V 프리 단 전원으로 편리합니다.
요즘 보기 드믄 A곡선 볼륨(일본 Alps사)으로
미세한 음량 제어의 음악 감상에 최적입니다.

디지털 앰프에 관한 편견이 사라집니다.



SE-AVRISP

ATMEL 사의 AVR 프로세서 ISP(In System Programer) 클론
ATMEL 의 AVRISP mk2처럼  순수한 USB로 동작합니다.
ATMEL Studio 6를 설치하는 것으로 즉시 사용합니다.

ATMEL AVRISP mk2 와 동일하게 동작합니다.
(FirmWare Upgrade, Target Voltage 감시기능은 지원하지않습니다.)

ATMEL 정품 AVRISP mk2 와 동일하게 동작합니다. 인공호흡 클럭을 제공하며 PC의 USB 5V 전원을 레귤레이터를 통하여 타겟회로에 100mA 까지 (Vcc = 4.6V) 공급가능 합니다. 정품 AVRISP mk2 와 비교하여 저가이며 사용 중 파손 시 1년간 무상 A/S 가능합니다. (단 PC와 타겟회로의 전원(220V)접지 불안정에 의한 누설전류 CPU 타버림 고장은 실비청구)

  파노라마 LED 바

데모 동영상

http://cafe.naver.com/circuitsmanual/9184

무지개(RAINBOW)빛이 흐르는 LED 바 입니다.

500mm x 7mm 의 슬림형 입니다.
10 개의 PWM 컨트롤러 내장되어 있으며 10 개 단위로 절단하여 사용가능 합니다.
RED, GREEN, BLUE 각각 12 비트 PWM으로 동작합니다.
LED 바는 직열로 연결하여 사용 가능합니다.
직열 연결시 4 개 단위로  +12V전원 공급하여야 합니다.






SENSCOMP 정전 방식 초음파
 트랜스듀서를 이용한
초정밀 초음파 센서 모듈

측정 정밀도(Resolution) : 1 mm
측정 가능 거리 : 30 cm ~ 5 Meter

세라믹 계열 초음파 모듈(SRF-04)의 10 배의 정밀도
모든 부품은 스루홀 타입을 사용하여
진동 내구성이크며 IC 는 소켓을 사용하여
유지 보수가 쉽습니다. SENSCOMP 사의
SMART 센서모듈과 동일합니다.

ATMEGA128, 8051, PIC 프로세서와 TTL 레벨로 직접연결 사용합니다.

미국 SensComp 사의 초 정밀 초음파 센서는 캐패시터 방식으로 최대 측정거리가 8 Meter 이며 측정 정밀도는 전 구간에서 0.1%, 최소 분해능이 1 MM 단위의 초 정밀 거리계 입니다. ROBOT 제어, 정밀 유량 계측에서 1 MM 단위의 정밀 길이 측정이 가능합니다. ( 자세한 제품안내 )




http://www.LSICSI.com

LSICSI 사는 1969 년부터 CUSTOM IC 을 생산하여 왔으며
한국에는 정밀기계 제어기에 사용하는 엔코더 카운터 를 보급하여 왔습니다.

이제 샘플전자가 LSICSI 사의 모든 품목을
현품 재고판매하며 관련된 기술을 지원합니다.

LSI/CSI 의 홈페이지가 열리지 않으면 다운 받습니다.

SE-QCNTR-A 카운터(New Version)
RS-422, TTL 신호입력

<<< LSI/CSI 데이터/응용자료/패키지 치수 자료모음 >>>

 LS7366R 사용 예입니다. C컴파일러 소스
ICC-AVR 프로젝트 파일

LSI PART NUMBERS  Data Sheet 가격 (VAT 별도)
LS7183 (Dip)
LS7183-S (SOIC)
A/B Quad to Up/Down 4,100 원
LS7184 (Dip)
LS7184-S (SOIC)
A/B to CLK/Direction 4,100 원
LS7166 (20Pin Dip)
LS7166-S (20Pin SOIC)
LS7166-TS24 (24Pin TSSOP)
24 Bit Quad. Counter
8 Bit Data Bus
15,000 원
LS7266R1-D (Dip)
LS7266R1-SD (Skinny Dip)
2 x 24 Bit Quad Counter
8 Bit Data Bus
19,000 원
LS7266R1-S (SOIC)
LS7266R1-TS (TSSOP)
2 x 24 Bit Quad Counter
8 Bit Data Bus
18,000 원
LS7366R (Dip)
LS7366R-S (SOIC)
LS7366R-TS (TSSOP)
32 Bit Quad. Counter
SPI Bus
5,300  원
LS7566R-TS (TSSOP) 4 x 24 Bit Quad Counter 19,000 원
LS7766SO (Dip)
LS7766SO-S (SOIC)
LS7766SO-TS (TSSOP)
Quad. Counter
8 Bit Data Bus
13,500 원
LS7766SH-TS (TSSOP) 16 Bit Data Bus 14,500 원
LS7766DO (Dip)
LS7766DO-S (SOIC)
LS7766DO-TS (TSSOP)
Quad. Counter
8 Bit Data Bus
15,000 원
LS7766DH-TS (TSSOP) 16 Bit Data Bus 16,000 원
LS7290 (Dip) Stepper Motor Cntr 3,800 원
LS8297 (Dip)
LS8297-S (SOIC)
LS8297-TS (TSSOP)
Stepper Motor Cntr 5,200 원
LS8297CT (Dip)
LS8297CT-S (SOIC)
LS8297CT-TS (TSSOP)
Stepper Motor Cntr 5,900 원
LS8397 (Dip) Stepper Motor Cntr 6,700 원
LS8397-S (SOIC)
LS8397-TS (TSSOP)
Stepper Motor Cntr 6,500 원

브레드 보드 공작 시리즈

납땜 작업이 필요치 않습니다.
모든 배선은 브레드 보드에 직접
연결할수 있도록 피복이 벗겨져 있습니다.
커터나, 스트리퍼, 인두 등의 공구가 필요하지 않습니다.

SE-BB-ESB: 브레드 보드 전광판 조립 KIT


SE-BB-CLOCK : 브레드 보드 시계 조립 KIT

SE-BB-PIANO : 브레드 보드 피아노 조립 KIT

SE-BB-SLM : 브레드 보드 사운드 레벨 메터 조립 KIT



가장 얇은 LED 바

126개의 1608 사이즈 칩LED
2.6 mm 의 슬림형 42개 기준블럭





IXYS 솔라 배터리 챠져

 AAA, AA 사이즈 축전지 태양광 충전



투명 플라스틱 엔클로져

전자공작물을 전시하기에 좋은 엔클러져 입니다.
기포가 없는 맑은 투명 커버는 내장 전자회로를 돋보이게 합니다.
솔라쎌 / LED 응용 공작물 전시에 최적의 엔클로져 입니다.



 SM-6T200-A

1 Watt 솔라 모듈

직열 연결 사용시 : 6 V / 178 mA
병열 열결 사용시 : 3 V / 356 mA

직/병열 사용 가능한 구조입니다.
넓은 파장대에 의한 22% 의 변환효율이며
태양광 흡수율을 높이기 위하여 무광택 표면처리 하였습니다.
PCB 에 솔라 쎌을 밀착 부착하여 외부 충격에 강합니다.



SE-DVM-A 디지털 판넬 전압계 조립 KIT

INTERSIL 사의 ICL7107을 이용한 전압/전류계 KIT 입니다.
분압/분류 저항을 이용하여 필요한 측점범위를 구성하여 사용합니다.

전압 측정범위: +- 200mV, +-2V,+-20V, +-200V의 4 개 측정범위
전류 측정범위: +-2A, +-200mA, +-20mA, +-2mA, +-200uA 의 5 개 측정범위

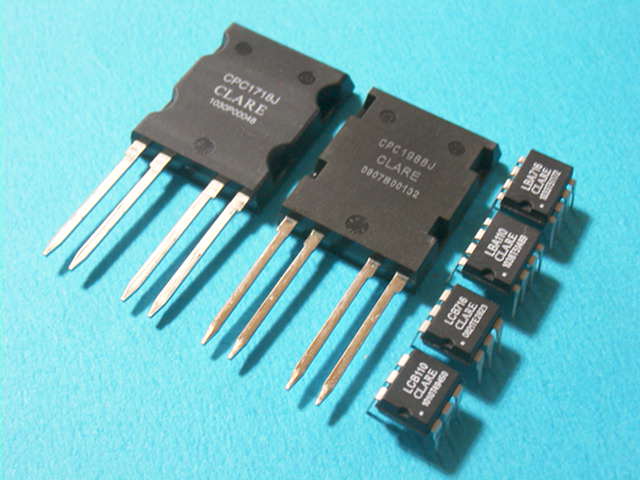

CLARE 반도체 릴레이

포토 커플러 입력 / FET 출력형 반도체 릴레이

낮은 전류로 구동하는 B접점(평상시 ON)반도체 릴레이입니다.
기계적인 움직임이 없으므로 높은 신뢰성을 가지며
아크 발생이 없어 EMI/RFI 노이즈 전파를 발생하지 않습니다.
입력은 전류 제한 저항을 통하여 TTL/CMOS 또는
마이크로 프로세서의 출력 포트에 직접 연결하여 사용 가능 합니다.

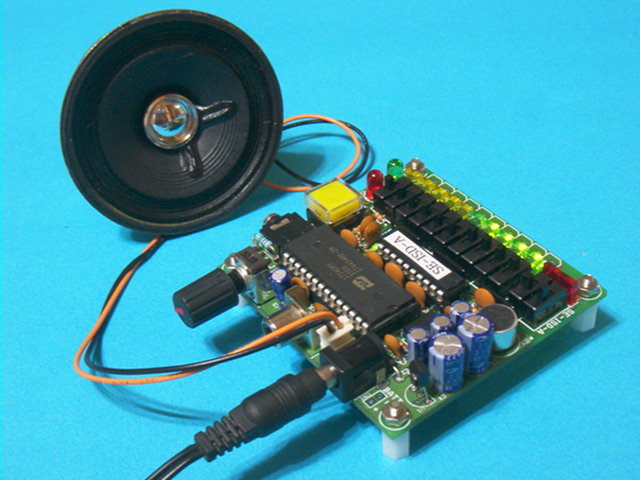

SE-ISD-A240 음성 녹음/재생 조립 KIT

240 초 (4 분) 녹음/재생
10 개의 구간 분할 녹음/재생
자동 반복 재생 모드 지원

HowMuch 방송 소품으로 사용되었습니다.

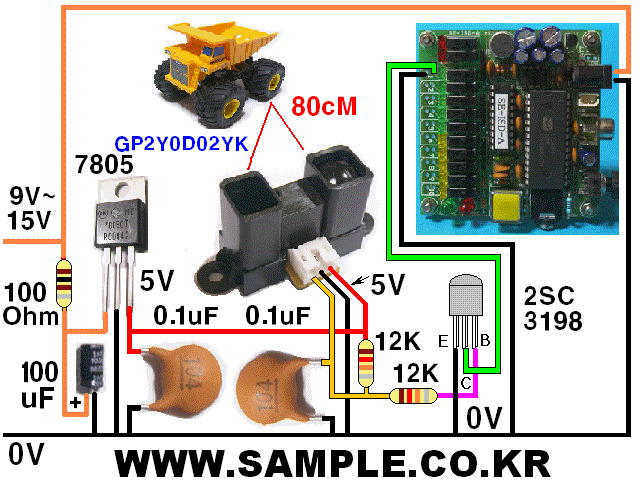

거리센서를 이용한 자동 음성 재생

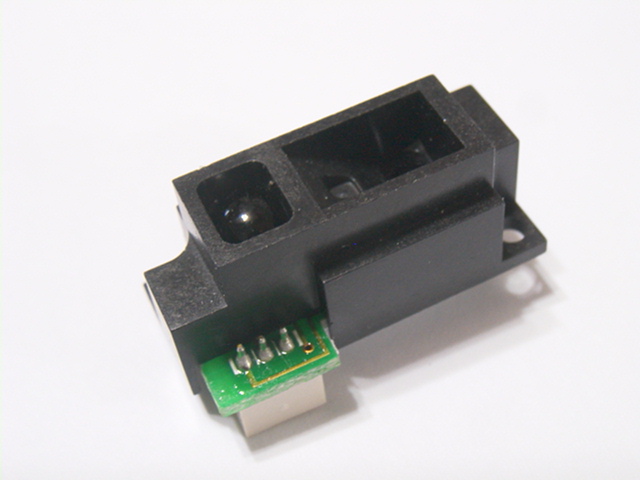

GP2Y0A51SK

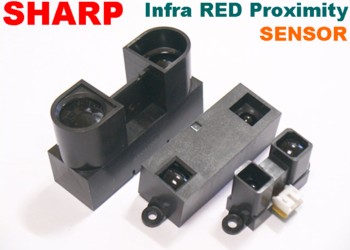

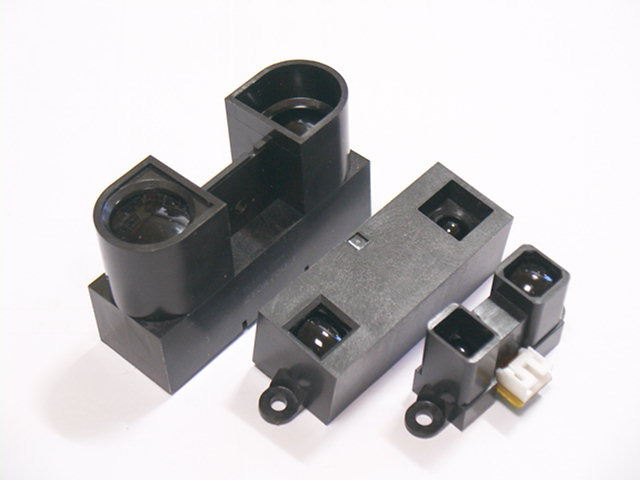

SHARP 적외선 거리 측정 센서

측정범위: 2 cm ~ 15 cm
출력형식: 아나로그 전압 (0.4V ~ 2.4V)

SHARP의 적외선 센서 모듈을 소개 합니다. 최장 5 meter 측정이 가능합니다.

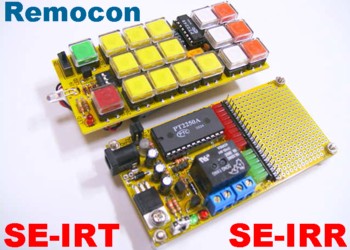

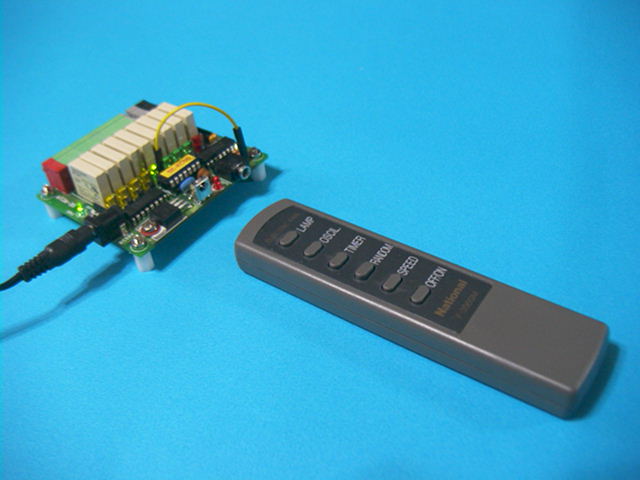

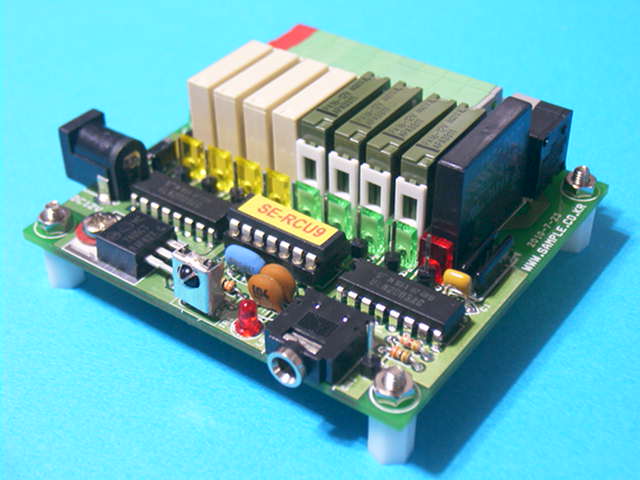

학습형 리모컨 수신기 조립 KIT


리모컨 코드를 프로그램하여 사용합니다.
토글모드와 레벨 모드를 선택할 수 있습니다.
NEC(LG 리모컨) , THOSHIBA(삼성 리모컨) 포맷 인식합니다.
기계식 릴레이 또는 반도체 릴레이를 사용합니다.

*** 리모컨 코드 설정(학습) 쉽습니다. ***

리모컨 키값과 동작모드(레벨, 토글) 설정은 다음과 같은 순서로 합니다.

STEP 1 : 설정 원하는 릴레이 포트 핀과 PGM 을 첨부한 점퍼 와이어로 연결합니다.

STEP 2 : 아답터 전원을 분리하고 잠시 후 아답터 전원을 다시 연결합니다.

STEP 3 : 릴레이 동작 표시 LED가 점멸합니다. 빠른 점멸과 느린 점멸을 반복합니다.
                   빠르게 점멸할 때 리모컨 버튼을 누르면 레벨 모드로, 느리게 점멸할 때 리모컨
                  버튼을 누르면 토글 모드로 설정됩니다.
                 버튼을 누르고 나면 LED 가 점멸을 멈추고 연속 점등합니다. 만일 리모컨 버튼을
                  누른 후에도 계속해서 LED 가 점멸 한다면 리모컨에 건전지가 없거나
                  NEC 또는 THOSHIBA 코드의 리모컨이 아닙니다.

STEP 4: 연결된 점퍼 와이어를 분리합니다.
STEP 5: 아답터 전원을 분리하고 잠시 후 다시 아답터 전원을 연결합니다.
                 리모컨 버튼을 눌러 제대로 프로그램 되었는지 확인 합니다.

**** 리모컨 호환성 ****
* SONY, PHILIPS 리모컨은 코드 프로토콜이 다르므로 사용할 수 없으며 무설정 만능형 리모컨은
 2 중으로 출력(LG, SAMSUNG 신호 동시출력)되므로 사용할 수 없습니다.

대부분의 중국산 가전 제품의 부속 리모컨은 NEC 코드를 사용하므로
SE-RCU9 에서 사용가능합니다.



SE-CLOCK-RVFD

아나로그 스타일 VFD 시계

가 격: 38,000 원(부가세 미포함)





 SE-RCM

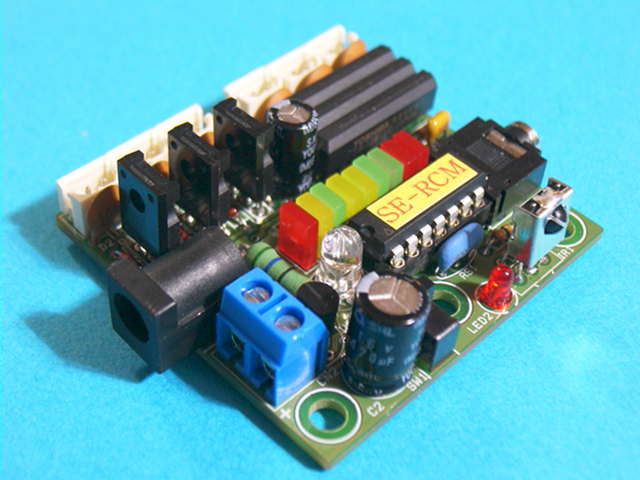

3 개의 DC 모터 제어
3 개의 DC 모터/램프/부져 제어

가정용 LG/삼성 TV 리모컨 사용
축전지 충전회로 내장



연속 전류 5A H-Bridge DC 모터 드라이버

TO-220 패키지로 컨트롤 회로 소형화 가능
연속 5A 최대 6A 전류 구동
2 개의 입력핀으로 간단한 인터페이스
보호 회로 내장

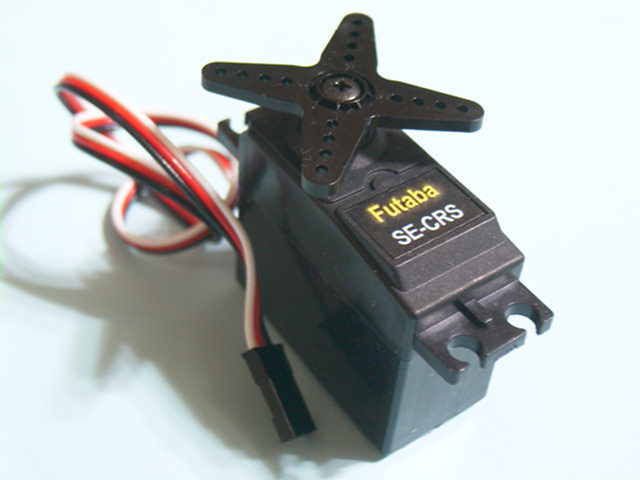

SE-CRS

일반 RC 서보를 연속 회전이 가능하도록
일본 Futaba 에서 제작하였습니다.
신호 타이밍과 전기적 특성은 RC 서보와 같습니다.
최대 50PRM 의 속도로 회전 가능합니다.
1.5mS 기준 펄스에서 정지하도록 조정용 볼륨이 부착되어 있습니다.

Wiring / Arduino 보드에서 직접 연결하여 사용 가능합니다





SE-ATMEGA-M

Wiring I/O 보드 완전 호환

53 개의 모든 I/O Port에 LED 가 부착되어 있어
Logic 입출력 상태의 확인이 쉽습니다.

브레드 보드에서 쉽게 사용됩니다.

표준 6P 의 ISP 헤더핀으로 AVRISP2, 또는 AVR 프로그래머를 연결하여
쉽게 응용 프로그램을 라이팅 할 수 있습니다.

ATmega128 프로세서 모듈

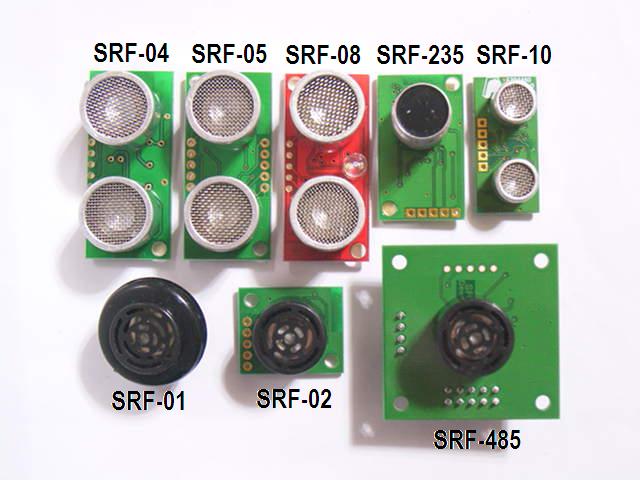

영국 DEVAN TECH 초음파 모듈

USB-I2C: SRF-02, SRF-08, SRF-10, SRF-235 를 USB에 의하여 PC 와 연결하여 Windows 환경에서 사용할 수 있습니다.



*** 특 장 점 ***

부가세 별도 가격

SRF-01 3.3V 구동가능, TTL 레벨 시리얼
인터페이스(9600 BPS)
40,000 원 (부가세 별도)
SRF-02 I2C 인터페이스
TTL 레벨 시리얼 인터페이스(9600 BPS)
24,000 원 (부가세 별도)
SRF-04 초음파 모듈의 표준 30,000 원 (부가세 별도)
SRF-05 SRF-04 호환/저가형 28,000 원 (부가세 별도)
SRF-08 I2C 인터페이스, 주변 광 데이터 읽기 지원 58,000 원 (부가세 별도)
SRF-10 SRF-08 의 소형화형 58,000 원 (부가세 별도)
SRF-235 근접거리 초정밀형 150,000 원 (부가세 별도)
SRF-485 RS-485 네트웍, 10 핀 버스케이블 연결 48,000 원 (부가세 별도)



Trojan Deep Cycle 배터리

80 년 역사의 세계 표준 배터리 입니다.
Solar , 풍력 에너지 저장 배터리로 특수 설계되었습니다.
최장 수명이 특징이며 상세한 배터리 충전 자료가
공개 되어 있습니다.






22W+22W 스테레오 앰프 조립 KIT

XNP의 TDA1557 파워 IC 를 사용한 앰프 조립 KIT 입니다.
4 Ohm , 8 Ohm 스피커를 사용합니다.
MP3, PC 의 사운드를 큰 음량으로 즐길수 있습니다.
공급전원은 12 ~ 16V 입니다.



SE-CLOCK-OSC

오실로스코프 시계조립 KIT

아나로그 오실로스코프의 XY 디스프레이 모드를 이용한 시계입니다.



영국 석유회사 BP 에서 전세계에 보급하는
40 W SOLAR 판넬

12V 배터리용 18V 출력 / 6V 배터리 용 9V 출력 선택가능



SE-QSP

2W 솔라 판넬이며 3V 모듈이 4 개로 구성되어 3V, 6V, 9V, 12V 로 선택할 수 있습니다.
Bypass 다이오드, Blocking Diode, Select Switch 를
솔라판넬 뒷면에 직접 부착할 수 있습니다.

SE-TSP Series



- Rutland 503 풍력 발전기 -

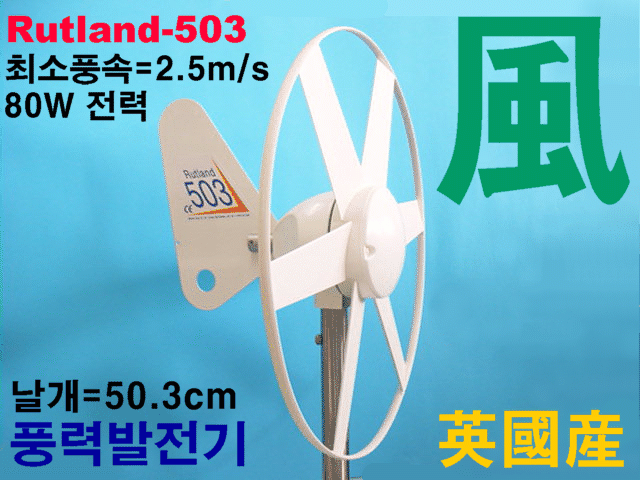

Rutland 503 풍력 발전기는 80W 의 독특한 소형 풍력 발전기이며 해양 스포츠용 선박을 위하여 개발되었습니다. Rutland 503 풍력 발전기는 요트와 같은 좁은 공간에서 12V 배터리를 충전하기 위한 용도로 사용합니다. 10 meter/sec 이하의 낮은 풍속에서도 전류가 만들어지도록 특별한 블레이드가 설계되었습니다. 배터리는 100 Ah 용량까지 사용 가능합니다. 블래이드 외각에 링 구조로 되어 있어 안전하므로 학교에서 자연 재생 에너지 교육자료로 적합합니다. 다른 풍력 발전기는 많은 풍속이 있어야 발전 가능하며 솔라 에너지와 연계되지 않습니다만 Rutland 503은 태양광 발전판(Solar Pannel) 과 연동하여 밤에는 풍력으로 낮에는 풍력과 솔라 발전으로 동시에  운영할 수 있습니다.





사용하기 쉽고 확실하게 동작하는 LINX 무선모듈
시리얼 송수신형, 트랜시버형, 8 비트 패러럴형 모듈

LINX 사의 시리얼 데이터 송수신 모듈과 데코더/엔코더 내장형 무선 송수신 모듈을 소개합니다. LR시리즈 무선모듈은 10,000 BPS 까지 시리얼 데이터를 송신/수신 할 수 있습니다. KH 시리즈 무선모듈은 엔코더/디코더 내장되어 8 개의 스위치 상태를 무선으로 보내면 그대로 받을 수 있습니다. 무선 노이즈를 제거하기위한 맨체스터 코딩이 필요 없습니다.

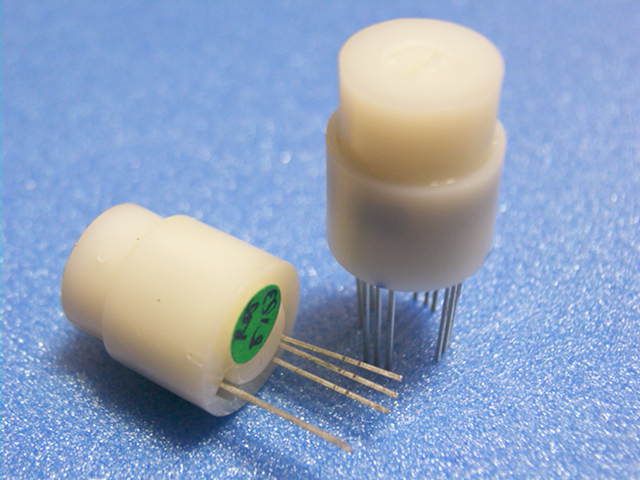

전자 나침판 센서 모듈

SE-DMC-1525 : SINE, COSINE 아날로그출력형 (360 전방향 측정)
SE-DMC-1490 : E, ES, S, SW, W, WN, N, NE의 8 개 방향 출력 디지털형





압력에 비례한 아날로그 전압 출력형 로드쎌

최대 4.5 KG 압력측정 가능하며 센서 모듈 내부에 OP-AMP 증폭회로가
내장되어 있으므로 압력에 비례한 0V - 5V 의 신호가 출력됩니다.


FC22-10 : Max 4.5Kg
FC22-25 : Max 11Kg
FC22-50 : Max 22Kg
FC22-100 : Max 45Kg

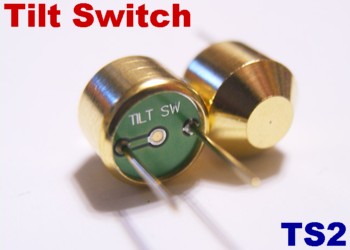

무 접점 기울기 스위치

360도 전 방향에서 30도 기울어지면 신호를 출력합니다.
접촉 스위치가 아니므로 신뢰성있는 신호출력이 가능합니다.

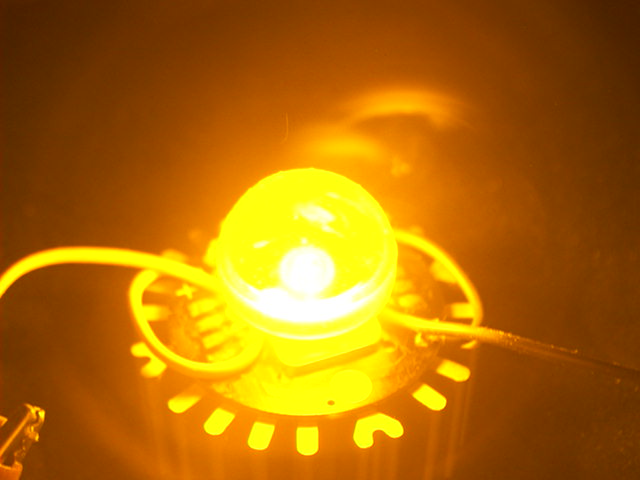

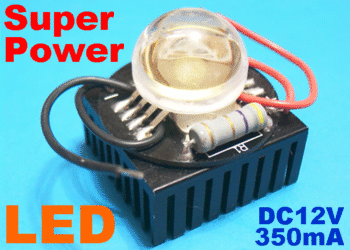

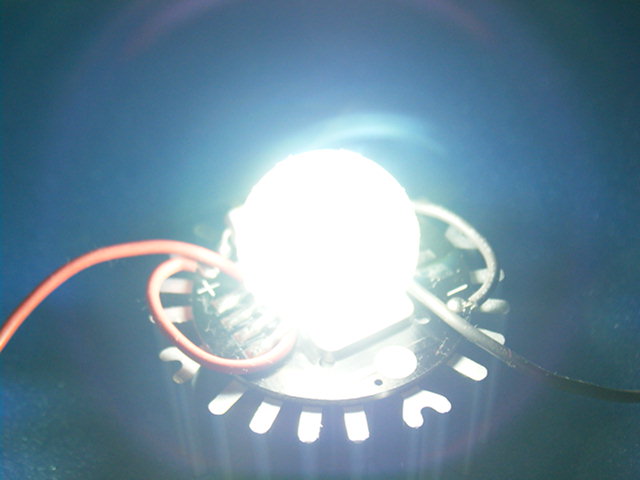

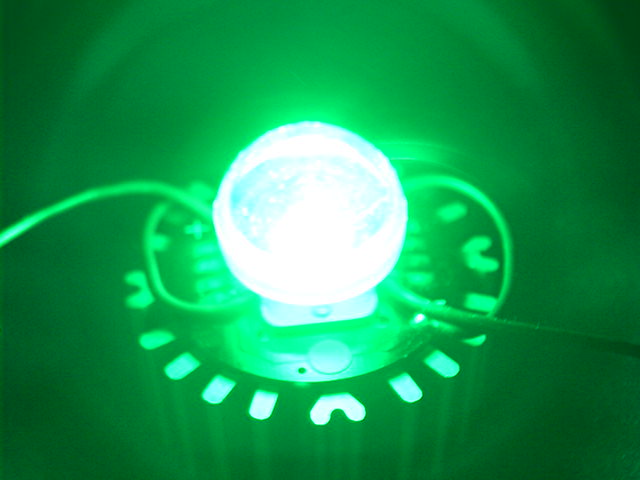

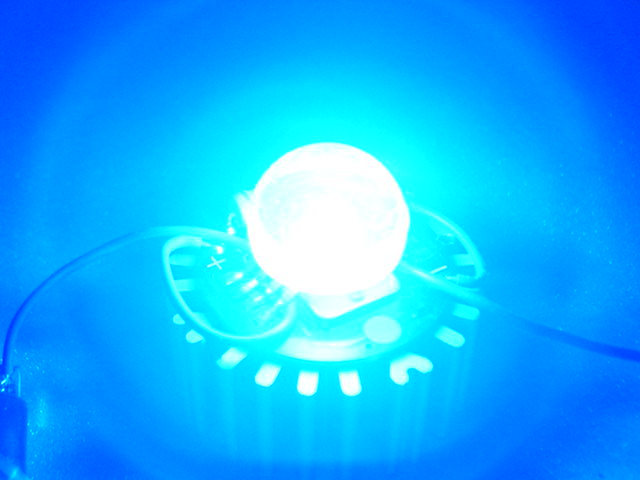

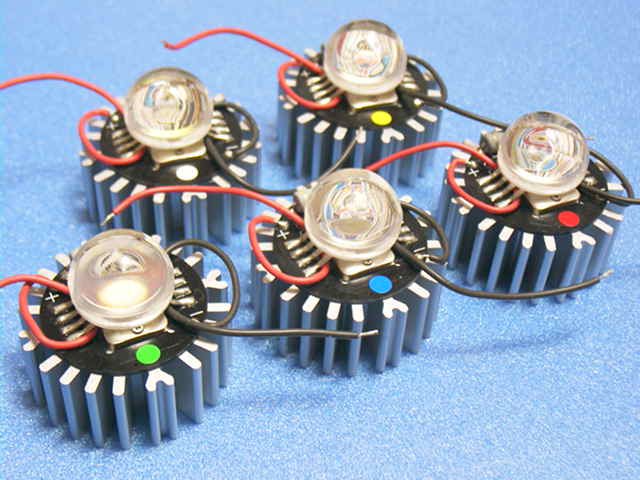

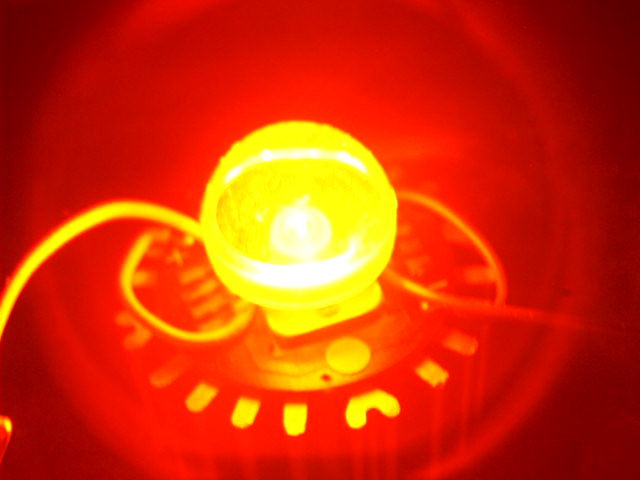

방열판이 부착된 3W 수퍼 파워 LED

5 가지 색상으로 제작되어 있습니다.
LED 제조시 방열판이 부착된 제품입니다.
12V 에서 350 mA 전류소비합니다.
제너다이오드 내장으로 안정도가 향상되었습니다.



- NITINOL 형상기억합금 스프링 -

열에 의하여 수축력, 인장력이 생기는 NITINOL 스프링은 중량대비 토크가 가장큰
액츄에이터 입니다. 생체 로봇 제작시 유용하게 사용할 수 있습니다.
수축형 스프링은 350 gram 의 무게를 들어올릴 수 있으며
압축형 스프링은 4Newton 의 토크가 발생합니다.



- STRETCH Sensor -

스트레치 센서는 길이가 2 배로 늘어나면 저항값도 2 배로 늘어나는
센서 입니다. 고무줄과 같이 유연성이 크므로 생체 길이변화와 같이
비직선 운동 감시에 적합합니다.



라인 트레이서 SE-BATCAR
TAMIYA 의 더블기어박스, 볼캐스터, OFF 로드 타이어 사용
MEGAWIN 사의 RISC 형 8051 프로세서 사용





Crossware 8051 C 컴파일러 데모버젼을 다운받으세요. HEX 파일 스타트 어드레스가 0000H 부터이며 4K Hex 코드 출력이 가능합니다. Flash 메모리가 4K 인 AT89C51, AT89S51 과 AT89C1051/2051/4051 을 사용할 수 있습니다. Crossware 8051 C 컴파일러는 한국산업인력공단 시행 기사 시험용 컴파일러로 선정되었습니다. C 언어를 이용하여 쉽게 8051 하드웨어 제어가 가능하도록 상세한 예제가 수록되어 있습니다.  Part A, Part B, Part C, Part D, Part E
8051 C 컴파일러 가격: 1,650,000 원

영국 Crossware 사 ARM 프로세서 개발 시스템 / ARM 컴파일러

Crossware 8051 C 컴파일러 한글매뉴얼

Crossware 8051/ARM C 컴파일러 데모버젼(4K 출력)

Philips LPC2101 프로세서를 이용한 LED 순차점등 예제

SE-ARM-P : Philips ARM7TDMI ARM 프로세서 개발 시스템

ICCv7ARM 컴파일러: Philips ARM7TDMI 프로세서 LPC2106 에 LED 점등 예제

LPC2106 프로세서의 시리얼 포트를 이용한 데이터 출력 예

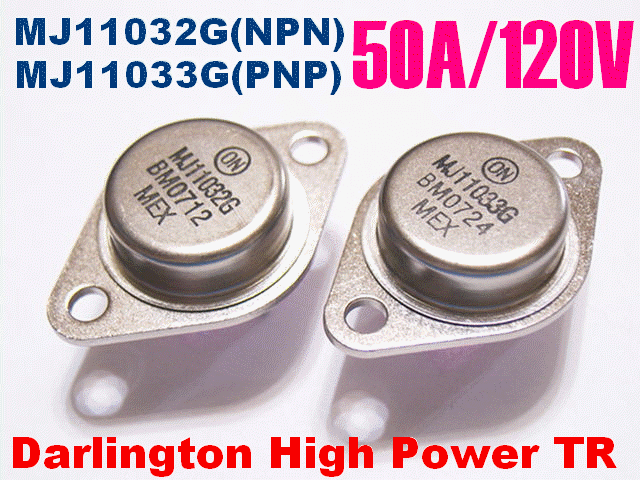

On Semi 의 Darlington 트랜지스터를 소개합니다. TO-3 패키지에서 가장 큰 전류 드라이브 능력을 갖습니다. 대전류 리니어 레귤레이터, 하이 파워 오디오, 모터 제어에 사용됩니다.

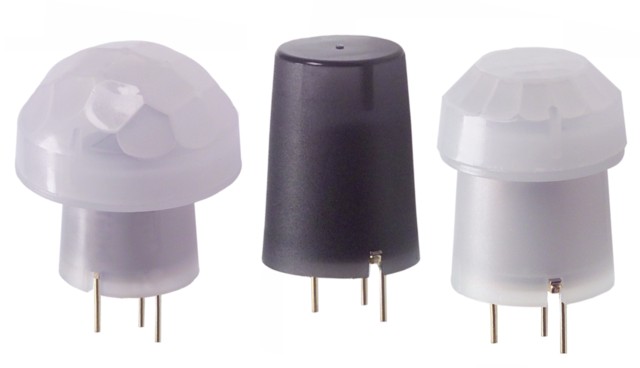

Panasonic 의 인체감시 센서(Motion Detector)를 소개합니다. 아나로그 증폭회로와 컴파레이터가 내장되어 사용하기 편리합니다. 10Meter 의 장거리 검출 모델과 좁은 영역 검출 모델이 있습니다.

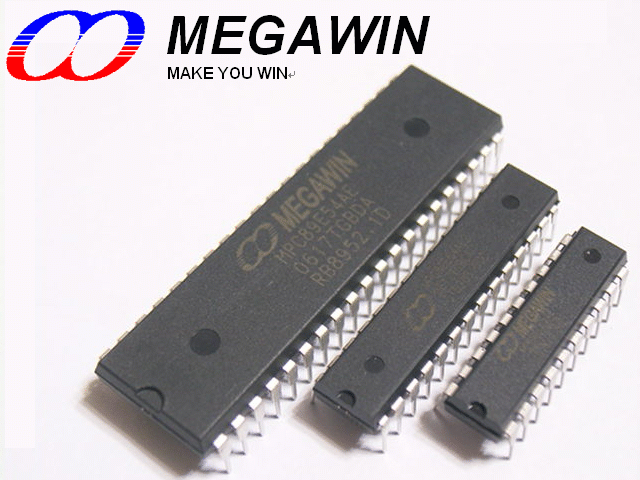

  MEGAWIN 의 8051 프로세서를 소개합니다. AD컨버터, SPI, PCA 그리고 8K/15K 의 대용량 FLASH 메모리를 내장하고 있습니다. Flash 메모리는 EEPROM 메모리로 사용 가능합니다. 1 클록 1 명령이 실행되는 RISC 형 프로세서이며 낮은 가격으로 보급합니다.

SENA 의 Bluetooth 시리얼 무선 모듈을 소개 합니다. Bluetooth 무선모듈은 전이중(Full Duplex)통신을 지원하며 수신 노이즈를 제거하기위한 Manchester Coding이 필요치 않습니다. 기존 유선이 연결된 것과 동일한 효과로 무선 연결이 가능합니다. 현재 사용중인 소프트웨어의 수정이 필요 없습니다. 주파수 호핑 방식을 사용하므로 데이터가 손실되지 않습니다. 외장 안테나를 부착하면 1K Meter 까지 통신됩니다.

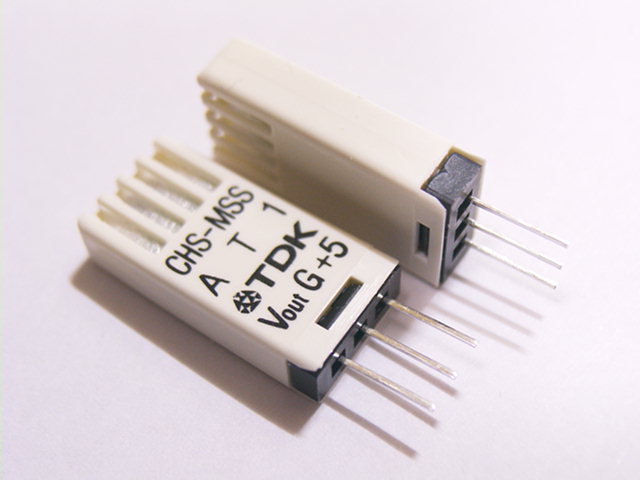

일본 TDK 사의 사용하기 쉬운 전압 출력형 상대 습도 센서 모듈을 소개 합니다. 상대 습도 20% 에서 20mV ~ 80% 에서 80mV 로 디지털 전압계로 직독 가능합니다.



CMOS 로직 IC 로 구성한 초음파 거리계 KIT 를 소개합니다. 8cm 부터 2 Meter 까지 1 cm 분해능으로 측정 거리가 표시됩니다. 초음파 센서는 송 수신 분리 구조이며 공진/필터 주파수는 40 KHz 입니다. 초음파 구동에 필요한 발진회로는 40KHz 크리스탈을 사용하여 조정이 필요치 않습니다. 아날로그 OP-Amp 회로, 디지털 회로, 계측 회로, ROBOT 공학 교육용 교재로 적합합니다.

ATMEL AVR ISP mk2를 소개합니다. USB 인터페이스 모델이며 ATMEL 사의 모든 1.8V~5.0V AVR 프로세서를 지원합니다.
사용자 매뉴얼

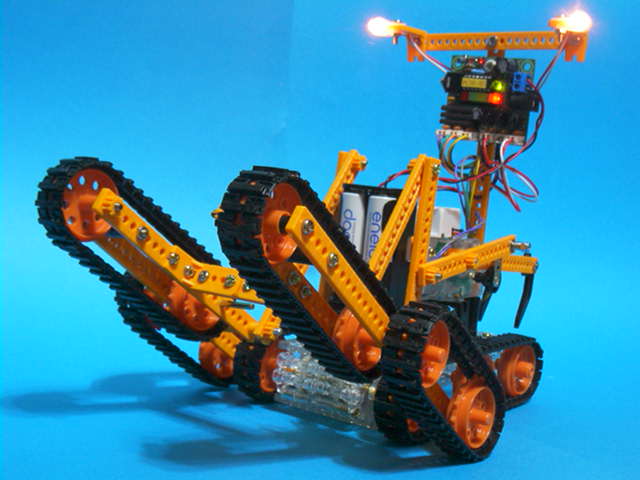

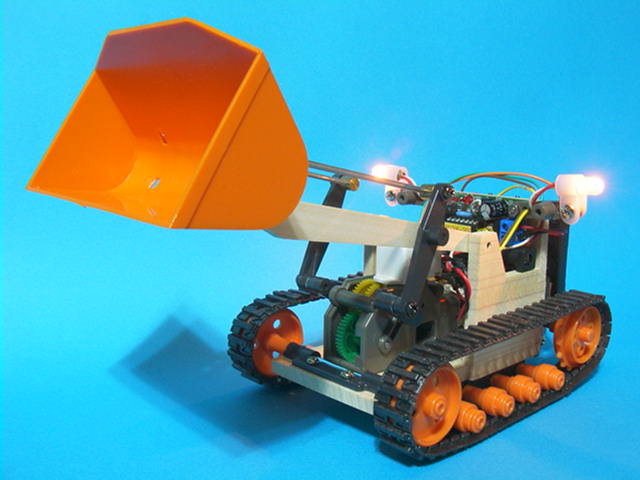

TAMIYA의 로봇 제작용 공작시리즈 KIT 제품을 소개합니다.



220V AC 입력 DC12V 출력 아답터



6석 AM 라디오 조립 KIT








[1]SiRF Star II 안테나 일체형 GPS

인공위성에 의한 지구좌표 측정 시스템인 GPS는 군용으로 개발되었으나 SA(잡음신호)를 제거하여 민간에게도 개방되어 모든 이동용 전자장비에 GPS 모듈 응용이 가능합니다.

[2]BlueTooth 시리얼 무선 모듈

송신신호가 없거나 송신 모듈의 Power 가 OFF 되어있어도 수신측에서 랜덤 노이즈가 발생하지 않습니다. 설치 소프트웨어등이 전혀 필요치 않습니다. PC 또는 마이크로세서 보드(RS-232포트)에서 사용가능합니다 . Full Duplex 송수신 모드를 지원합니다. 데이터 수신 중에도 송신이 가능합니다.동일 공간에서 다수의 HandyPort 모듈이 동시 사용 가능합니다. 꺽임 가능 고성능 안테나 채용으로 좁은 공간에서도 설치 운영이 가능합니다.



[6]선텔레콤 PCB ARTWORK 설계

PCB ARTWORK 설계

- PowerPCB, Mentor Tool 사용

- High Speed, RF B/D 설계

- Multi Layer, BGA 설계

- EMI, Noise 대응한 설계

 PCB 보드 제작

 SMT 조립 생산

- Chip Mounting

- 수삽 조립


 http://suntelecom.kmc.ac.kr

32 멀티 태스킹 BASIC 컴퓨터 모듈
[7]BASIC TIGER 컴퓨터 모듈

독일 Wilke-Technology 사의   BASIC Tiger 컴퓨터모듈은 32 개의 시분할 멀티 태스킹을 지원합니다. 기계, 로봇 제어 분야와 같이 제어대상이 시간일때 멀티태스킹 방식의 프로그램은 강력한 개발툴이 됩니다. 이제 시간제어 프로그램시 디버깅이 까다로운 인터럽트 방식의 프로그래밍 기법에 의존하지 않아도 됩니다. 멀티 태스킹 방식은 다수의 프로그래머가 동시에 개발하는 것이 가능합니다.

MCS Electronics BASOCM-AVR BASIC 컴파일러
[8]AVR - BASIC 컴파일러 (RISC 프로세서)

BASCOM - AVR 는   BASIC 으로 작성한 프로그램을 AVR 프로세서의 바이너리 코드를 생성하는 컴파일러 언어 입니다. BASCOM - AVR은 LCD를 직접 연결하며 32비트 부동소숫점 연산을 지원합니다. 간단한 케이블만 있으면 AVR 칩을 프로그램 합니다. 2K Bytes ROM Code 가능한 BASCOM AVR Demo를 무료로 다운 받을 수 있습니다.

8051 BASIC 컴파일러
[9]8051 BASIC 컴파일러

BASCOM 8051 는   BASIC 으로 작성한 프로그램을 8051 프로세서 바이너리 코드로 생성하는 컴파일러 입니다. BASCOM 8051 는 소스프로그램 편집기, 컴파일러, 시뮬레이터, RS-232 터미널 에뮬레이터가 통합 환경으로 구성되어있습니다. BASCOM 8051 은 최적화된 바이너리 실행 코드를 생성 합니다.
BASCOM 8051 한글판 매뉴얼이 완성되었습니다.

[10]PIC BASIC Pro 컴파일러

컴파일러 방식이므로 인터프리터 방식보다도 실행속도가 빠릅니다. 지원되는 칩의 종류가 많으므로 BASIC 언어로 프로그램 개발 시 고가의 MDS나 ICE가 필요치 않습니다.
PicBASIC Pro 한글 매뉴얼 (샘플전자 번역)PicBASIC Pro 영문 매뉴얼 (meLab 원문)

Crossware 8051 C Compiler
[11]Crossware 8051 C 컴파일러

영국 CROSSWARE 사의 8051 C 컴파일러는 더블형 64 비트의 IEEE754 부동소숫점 연산을 제공하며 세그멘틱 방식을 도입하여 일반 8051 에서도 16M Bytes까지 프로그램 확장이 가능합니다. Intel, ATMEL, Philips, Infinion, Dallas의 8051을 지원하며 SE-8051ICD를 이용하면 C 소스레벨에서 부동 소수점 변수까지도 하드웨어 디버깅이 가능합니다.



[12]AVR 프로세서 ANSI C 컴파일러

미국 Image Craft사의 AVR을 지원하는 ANSI - C 컴파일러는 Windows 환경에서 편집, 컴파일이 실행되는 통합개발환경을 지원합니다. AVR C 컴파일러는 Floating Point 연산을 지원하며 ANSI C 표준안을 만족하는 고성능 저가격의 개발 툴입니다. AVR 은 C 컴파일러 설계 엔지니어들이 설계한 가장 이상적인 명령어셋과 효율적이고 강력한 하드웨어구성을 갖춘 초고속 RISC 프로세서입니다



MicroSHADOW - Ladder Compiler
[13]8051 라다(Ladder) 컴파일러

이탈리아 MICRO SHADOW Research 사는 세계최초로 8051 프로세서용 라다(LADDER) 컴파일러를 발표 하였습니다. 사용자가 직접 하드웨어를 설계한 PLC의 사용이 가능해 졌습니다. 윈도우 그래픽 방식으로 릴레이, 스위치등의 컴포넌트를 자유롭게 배치하는 방법으로 프로그램 합니다. 라다도면을 컴파일 한 후 8051프로세서가 탑재된 PLC에 HEX 코드를 다운로드 하면 됩니다.

Controlord - HC11 BASIC 컴파일러
[14]68HC11 BASIC 컴파일러/디버거

HC11 BASIC 컴파일러는 MOTOROLA 사의 MC68HC11 용 BASIC 컴파일러 입니다. 에디터, 디버거, FLASH 라이터 가 통합 환경으로 구성되어 있습니다. MDS가 없이 타겟회로만으로 스텝별 실행과 브레이크 포인트의 설정이 가능합니다. MC68HC811E2 은 8 채널 A/D 컨버터와 2 KBytes의 FLASH 메모리, 강력한 타이머/카운터,SPI, SCI, 256 Bytes의 RAM 을 내장한 고성능 프로세서입니다.



PIC 프로세서 / CMOS 4000 시리즈 버츄얼 브레드보드
[15]HW 시뮬레이터 버츄얼 브레드보드

버츄얼 브레드보드는 가상회로를 구성하여 하드웨어를 직접 제작하지 않아도 회로의 동작 상태가 확인 되는 하드웨어 시뮬레이터 입니다. CMOS 4000시리즈 계열의 GATE와 PIC 프로세서의 어셈블리 코드를 시뮬레이션 가능합니다. 버츄얼 브레드 보드는 설계도면 입력 방법으로 GUI방식을 사용하여 전자회로 실험교육에 좋은 교재로 사용 되고 있습니다. 데모프로그램을 다운받을수 있습니다.



Windows 95/98/NT 용 BASIC 컴파일러
[16]POWER BASIC DLL 컴파일러

미국 POWER BASIC 사의 Power BASIC Compiler DLL은 IBM/PC WIN95/2000/NT 에서 실행되는 WINDOWS 응용 프로그램 개발용 컴파일러 입니다. 64 비트 정수연산을 지원하며 SHIFT / RIGHT 등의 비트조작 관련 BOOL 명령어를 제공합니다. WIN95/98 에서 직접 I/O 포트의 구동이 가능하여 In-Line Assembler에 의한 정밀한 하드웨어 장치 제어 프로그램 개발이 가능합니다.



[17]AT89C5X AT89CX051 프로그래머

ATMEL사의 8051프로세서 20핀 시리즈 AT89C1051, AT89C2051, AT89C4051, 40핀 시리즈 AT89C51, AT89C52, AT89S8252 그리고 AT89C55WD의 프로그래밍과 하드웨어 시뮬레이션이 가능 합니다.



[18] 89C5X 89CX051 프로그래머 KIT

SE-516PK 는 ATMEL 사 40핀 8051프로세서 AT89C51, AT89C52, AT89S8252, AT89S51, AT89S52, AT89C55WD 와 20핀 8051 프로세서AT89C1051, AT89C2051, AT89C4051 의 FLASH 프로그래머 입니다. 교육용으로 적합하도록 저가의 키트로 구성하였습니다.

(CD, 시리얼케이블, 아답터 제외)

[19]AT89Cx051 프로그래머

SE-511은 ATMEL 사 20핀 마이크로 프로세서AT89C1051, AT89C2051, AT89C4051 의 FLASH 프로그래머 입니다. (드라이버 소스, 도면 완전 공개)


ATMEL 40 Pin 89C51 / 89C52 / 89C55 프로그래머 에뮬레이터
[20]8051 프로그래머 / 에뮬레이터

SE-514EPATMEL 의 DIP 타입 40핀 시리즈 8051 프로세서의 에뮬레이션 / 프로그램 장치입니다. 타겟회로에 프로브 케이블을 연결하여 프로그램이 완료 즉시 에뮬레이션 모드로 동작합니다. SE-514EPA는 BASIC 컴파일러인 BASCOM LT / 8051 에 드라이버가 내장되어있습니다.

샘플전자 SE-512EPA Programmer/Emulator
[21]89C2051 프로그래머/ 에뮬레이터

SE-512EP 는 ATMEL사의 20핀 시리즈 8051 프로세서의 에뮬레이션/ 프로그램 장치입니다. AT89C1051, ATC89C1051U, AT89C2051, AT89C4051 의 CPU를 사용하여 시스템 개발을 할수 있습니다. SE-512EPA에는 CPU의 PORT1 과 PORT3의 모든 핀을 LED 에 의하여 동작되는 것을 확인할 수있으며 각 PORT에는 테스트핀을 추가로 연결하면 오실로스코우프와 로직아날라이져등의 계측장비를 쉽게 연결할 수 있습니다.

[22]TEMIC T89C51RX2 프로그래머 킷트

SE-8051ICD는 FLIP 기능을 이용한 T89C51RX2프로그래머 입니다. 타겟회로에 케이블을 연결하여 프로그램 완료후 타겟회로가 동작하여 편리한 개발 환경을 제공합니다. 32 개의 포트핀에 LED 가 부착되어 있어 프로그램 동작상황 확인이 쉽습니다. SE-8051ICD는 Crossware 의 8051 C 컴파일러를 이용하면 H/W 디버깅이 가능합니다. 시리얼 포트를 제외한 모든 핀과 인터럽트 디버깅이 가능합니다.

[23]PIC BASIC Pro 컴파일러

micro Engineering Lab사의 meLabs Serial 프로그래머 세트
(8 - 40P , 15V 아답터, 케이블 포함)

ELEKTRONIKLADEN / D60 Welcome Kit
[24]마이크로 프로세서 68HC12 시리즈

독일 ELEKTRONIKLADEN 사의 D60 Welcome Kit는 68HC12를 사용한 컨트롤러 보드입니다. 68HC12는 68HC11 프로세서와 상위호환으로 설계되었으며 16Bit 곱셈과 32Bit 나누기 명령을 지원하는 강력한 프로세서 입니다. 68HC912D60 프로세서는 HC12 계열중 최신 기종이며 60K Bytes FLASH, 2 개의 SCI(RS-232), 1KB EEPROM, 2KB SRAM, SPI, 4채널 PWM, 10Bit AD컨버터 16채널, 80 개의 입출력 포트를 내장하고 있습니다.

[25]디지털 스토리지 스코프 조립 KIT

C8051F007 을 이용한 10 KHz 주파수 측정가능 Digital Scope Kit입니다. 최소 25mV 의 8 단 고 감도 2 채널입력, 500uS/Div 의 9 단 시간 축,  측정 데이타 저장(Load, Save)가능합니다. Crossware 8051 C 데모 컴파일러와 Visual BASIC으로 작성한 소스를 공개하여 교육기관에서 계측회로, OP-AMP 아나로그회로, ADC, DAC, 디지털 회로를 교육하기에 적합합니다.  상세안내



[26]100MHz 주파수 카운터 조립 KIT

8051을 이용한 8 디지트 100MHz 주파수 카운터입니다. 디지털 논리 회로의 카운터 오차나 소프트웨어의 계산오차가 없습니다. 24MHz 의 오실레이터 주파수를 8051 XTAL1 클록과 카운터 디지털 입력으로 연결하여 24000000 이 표시됩니다. 1 카운트의 카운트 오차 또는 16진수를 10 진수로 변환할 때 12 ~ 48 클록 오차가 발생하지 않습니다.

[27]전자 계산기 조립 KIT

8051로 만드는 전자 계산기 키트입니다. 소숫점 연산을 지원하며 사칙연산 ( 곱하기, 나누기, 빼기, 더하기)이 가능합니다.

[28]STAR 조립 KIT

8051로 만드는 STAR 조립 KIT 입니다. Crossware 4K 데모버젼을 이용하여 누구나 쉽게 C 프로그램을 배울 수 있습니다. X-MAS 캐롤이 프로그램되어 있습니다. LED 디스플레이모드와 멜로디 연주 모드를 선택할 수 있습니다.



[29]미니 전광판 조립 KIT

마이크로 프로세서 AT89C2051을 이용한 미니 전광판 KIT 입니다. PC 에서 패턴 데이터를 만들어 시리얼 포트로 다운로드 합니다. BASCOM 8051 데모버젼과 Visual BASIC6.0을 사용하였으며 도면과 소스가 공개되어있습니다.


[30]전자 나침반 조립키트 SE-CMPS

영국 Robot Electronics 사의 Compass 모듈을 사용한 전자나침반 조립키트 입니다. 32 개의 대형 LED 에 의하여 북극 방향을 표시합니다. 4 자리의 FND 는 각도를 표시합니다.   마이크로 프로세서 8051을 이용하여 마이크로 프로세서의 교육에 적합합니다. PC 와 연결하여 PC 에서 방위각을 표시할 수 있습니다.

[31]8051 시계 조립 키트

마이크로 프로세서 8051을 이용한 시계키트입니다. 스태틱 방식의 FND 를 사용하여 회로를 이해하기 쉬우며 BASIC 으로 소스프로그램이 작성되어 마이크로 프로세서를 처음으로 접하는 초보자에게 적합한 키트 입니다.

[32]8051 시계 조립 KIT

초등학교 특활 교재용 8051 시계 KIT 입니다.

[33]8051 대형 LED 시계 조립 KIT

5x5 mm 정사각형 LED를 140 개 이용한 대형 시계 조립 KIT 입니다. BASCOM 8051 BASIC 언어와 C언어로 프로그램 하였습니다. BASIC 소스와 C 소스를 비교하면서  C 언어를 배울 수 있습니다.

[34]형광관 8051 시계 조립 키트

마이크로 프로세서 8051을 이용한 시계키트입니다. 진공형광표시관(VFD)를 사용하여 고전적인 분위기를 연출할수 있습니다. BASIC 으로 소스 프로그램이 작성되어 마이크로 프로세서를 처음으로 접하는 초보자에게 적합한 키트 입니다.

[35]8051 미니 - 스톱워치 / 시계키트

마이크로 프로세서 AT89C2051(8051코어)을 이용한 스톱워치 / 시계키트 입니다. 8051을 이용하여 최소의 부품으로 동작합니다. BASIC 언어로 프로그램 되어 있으므로 마이크로 프로세서를 배우기위한 기초적인 교재 입니다.



[36]8051 도트 매트릭스 시계 조립 KIT

2 개의 메시지와 시간이 교대로 스크롤 표시됩니다.
BASCOM 8051 데모버젼 컴파일러 사용하였습니다. AT89C2051 프로그래머(SE-511P)를 이용하여 메시지, 스크롤 스피드 조절가능 합니다. BASIC 으로 작성된 소스 프로그램C 언어로 작성된 소스 프로그램 리고 도면이 공개되어 있습니다. BASIC 소스와 C 소스를 비교하면서  C 언어를 배울 수 있습니다.

[37]8051 복합기능 시계 조립 KIT

SC-CLOCK-UNI 조립 키트는 4 가지의 기능을 가지고 있습니다.
1: 12시간 초 단위 표시 시계
2: 99분까지 측정되는 1/100초 스톱워치 타이머
3: 펄스 업/다운 카운터
4: 엔코더 AB 상 신호 카운터

전원 공급 후 J1, J2 의 점퍼 핀 상태에 따라 4 가지 중 1 가지의 모드로 동작합니다. 8051프로세서와 C 프로그램을 쉽게 배울 수 있는 KIT 입니다.

[38]NIXIE 진공관 시계 조립 KIT

1982년 러시아에서 마지막으로 생산된 닉시관 IN-14 를 이용한 시계조립 KIT 입니다. 4 개의 시간 표시 숫자가 0.5 초씩 연속하여 표시됩니다. 12 시간 표시와 24 시간 표시를 선택할 수 있습니다.



[39]멜로디 X-MAS 트리 키트

마이크로 프로세서 AT89C2051(8051코어)을 이용한 X-MAS 조립키트입니다. ATMEL 사의 AT89C2051 마이크로 프로세서를 사용하였습니다. 멜로디 출력과 LED 점등은 BASIC 프로그램으로 작성되어 마이크로 프로세서를 처음으로 배우는 초보자에게 적합한 키트 입니다.



[40]상대 습도계 키트

HUMIREL 사의 습도센서를 이용한 디지털 습도계 키트입니다. 10% - 90% 범위의 습도를 표시합니다. 캐패시터 방식의 습도 센서를 사용하여 반응시간이 빠르며 주위환경에 영향을 작게 받습니다. Timer IC 는 TI 사의 CMOS형 TLC555 를 사용하여 정확한 습도측정이 가능합니다.



[41] 하트 조립 KIT

AT89C2051 을 이용한 SE-Hearts 를 소개합니다. LED 점등을 실험하여 8051의  PORT사용법과 멜로디 출력 서브루틴을 배울 수 있습니다. CROSSWARE 8051 C 데모버젼 컴파일러로 개발하였으며 소스 프로그램과 데모버젼 컴파일러를 다운 받아 다른 멜로디나 LED 점등 방법을 변경할 수 있습니다. 8051을 배우기 위한 기본 교재로 적합합니다.


[42] SE-PLM 파워 라인 모뎀

전력선(220V)을 이용한 POWER LINE MODEM 을 소개합니다. PC의 Com포트, 8051의 시리얼 데이터를 2400 BPS 속도로 전송할 수 있습니다. AC220V 상용 전원선을 데이터 전송선로로 사용하므로 RS-485/232 케이블 설치공사가 필요치 않습니다.



[43]정전용량 센서 비접촉 터치스위치

Quantum사의 QT113H를 이용한 비접촉 터치 스위치 데모 보드 SE-113H를 소개합니다. AC220V / 5A 의 대용량 릴레이  사용으로 TV, 조명등과 같은 가전제품의 Power를 ON /OFF 제어할 수 있습니다.



[44]디지털 온도계 키트

디지털 데이터 출력형 온도센서 DS18S20 을 사용한 디지털 온도계 키트는 1Wire 방식의 인터페이스를 사용하여 8051과 함께 사용하기 쉬우며 AD 컨버터가 필요하지 않아 조정할 필요가 없이 -55도 에서 +80도 까지 0.5도의 정밀도로 온도값을 1 Wire 방식 디지털 데이터로 출력합니다.



[45]인터폰 조립 키트

2 개의 트랜지스터를 이용한 인터폰 조립 키트 입니다. 스피커가 마이크와 겸용으로 동작하며 송신 수신을 선택하여 통화합니다. SE-INTP는 기본적인 트랜지스터 증폭회로를 배울 수 있는 교재입니다. 10 Meter 의 연결 선이 포함되어 있습니다.



[46]전자 룰렛 조립 KIT

전자 룰렛 조립 KIT를 소개합니다. 원반이 회전하다 멈추는 룰렛 게임기를 전자식으로 만든 KIT 입니다. 버튼을 누루고 있는 동안 연속적으로 LED 가 회전 점등하며 버튼을 놓으면 천천히 회전 하다가 어느 하나의 LED 에서 멈춥니다. LED 점등 시 소리 효과가 있습니다. PUT(N13T-1), LED, 카운터 IC의 교육 교재로 적합합니다.

[47]적외선 리모컨 조립 KIT

적외선 리모컨 KIT는 가장 간단한 방법으로
근거리(10Meter이내)의 전자 기기를 제어할 수 있습니다. 고출력의 적외선 발광 다이오드와 고감도의 적외선 수신 모듈 그리고 낮은 소모 전력의 CMOS 형 적외선 신호 송수신 IC 에 의하여 신뢰성 있는 원격 제어 시스템을 만들 수 있습니다.

[48]피아노 조립 KIT

PIANO 조립 KIT를 소개합니다. 피아노 모드에서 15 개의 건반이며 연주 녹음 후 REP 버튼을 누르면 그대로 재생됩니다. 멜로디 모드에서 건반을 누르면 15 가지의 멜로디가 나옵니다.

SE-PIANO-U (만능 기판형)
SE-PIANO-P (프린트 기판형)



[49]음성 녹음/재생 조립킷트 SE-ISD

SE-ISD Kit 은 FLASH 메모리에 음성을 녹음한후 즉시 재생되는 디지탈 음성 녹음기 입니다. 음성 샘플링 주파수가 6.4KHz 이므로 고품질의 녹음이 가능하며 AGC(자동이득보상회로)내장으로 작은 음성신호도 정확히 기록됩니다. SE-ISD은 40초의 음성을 녹음하며 고급 스피커가 Kit에포함되어있습니다.
(회로도 조립설명서 1 2 3 4 )



[50]그래픽 이쿠얼라이져 조립 KIT

고휘도  LED를 사용한 그래픽 이퀄라이져 디스프레이 조립 KIT 입니다. 저음, 중음, 고음으로 신호를 분해하여 음량에 비례한 LED가 점등됩니다. 고감도 컨덴서 마이크를 사용하여 오디오 기기에 연결할 필요 없이 스피커 근처에 놓아두기만 하면 됩니다.



[51]디지털 판넬 메터 조립키트

MAXIM사의 ICL7129를 이용한 4,1/2디지트 초정밀 디지털 판넬메터 조립키트 입니다. 최고 분해능이 10 uV 로 정밀합니다. 대형 LCD를 사용하였습니다. 측정레인지는 200mV / 2 V / 20V  선택할 수 있습니다. 9V 배터리, 5V 단전원/ +-5V 양 전원을 선택하여 사용할 수 있습니다.

JR KERR - DC모터 서보 /  포지션 컨트롤러
[52]PIC-Servo/PIC-Encoder

J R KERR 사의 모션제어 보드와 칩세트는 DC-Servo Motor 제어시스템 입니다. RS-485 네트웍에 의하여 30개 까지 DC 서보 모우터 제어가 가능하며 속도제어와 위치 설정값에 따른 모션 제어 시스템이 쉽게 구성됩니다. PIC-STEP은 서보모터를 스테핑 모타처럼 사용합니다.  PIC-Servo, PIC-Encode, PIC-Step 칩세트에 의하여 고성능 서보제어 시스템의 저가격화가 가능합니다. 설명서와 응용 프로그램이 지원됩니다.

[53]리니어/로터리 엔코더 카운터

LS7166은 리니어/로터리 엔코더의 표준 출력신호인 AB상 신호를 방향 분해하여 카운트 합니다. 4 체배 모드를 지원하며 10MHz 의 고속 펄스를 카운트 합니다. 국내 D사 삼차원 측정기(Co-ordinate Measuring Machine)의 카운터로 사용되며 8051 마이크로 프로세서와 쉽게 연결하여 사용할 수 있습니다.

SONY - Digirular 초고속 위치 검출 시스템
[54]SONY사의 초고속 리니어 엔코더

일본 SONY 사의 리니어 엔코더는 반도체 조립 / 검사 장비와 같이 초고속으로 이송하는 기계의 선형위치 검출 시스템입니다. DIGIRULER와 헤드는 비접촉식입니다. 10 미크론 정밀도에서 분당 500미터의 고속 이송중의 현재위치값을 정확이 출력합니다. 원점신호는 A/B 상 신호와 동기되어 출력되므로 엔코더와 원점센서를 분리할때의 발생하는1 LSB 원점 오차가 없으며 3 미크론의 반복 정도를 보증합니다.

[55]Linear STRIP / Linear ENCODER

US Digital사의 Linear ENCODER 는 0.05mm의 분해능을 갖는 Linear STRIP과 옵틱 Encoder을 이용하여 자동화 기계에 적용이 쉽도록 개발된 제품입니다. Linear STRIP의 최대 길이는 86 cm 입니다. Linear STRIP은 플라스틱 재질로 구성되어 있습니다.


[56]Absolute Rotary ENCODER

Absolute 방식의 엔코더는 Robot 의 관절 각도를 검출하는 용도로 사용합니다. 슬로바니아의 RLS 사는 자석을 이용한 초소형 Absolute Encoder 는 그라스 방식의 엔코더와 비교하여 50% 수준의 지름 크기로 소형 로봇팔 제작에 유용하게 사용할수 있습니다. 분해능(Resolution)은 1 회전당 512 State 이며 출력신호는 TTL 레벨 9 비트 입니다.

[57]SHARP 적외선 거리감지 센서

일본 SHARP 사의 적외선 반사각 측정방식 거리감지 센서입니다. 1 M ~ 5M, 20CM - 150CM, 10CM - 80CM, 4CM - 30CM 의 거리를 탐지합니다. 거리에 따른 아나로그 전압이 출력됩니다. 자율이동 로봇에 응용합니다.

[58]초음파(Ultra Sonic)  거리감지 센서

영국 Robot Electronics의 초음파 거리감지 센서입니다. 40KHz 의 초음파를 이용하여 3CM - 3M의 거리를 감지합니다. 스타트 신호를 입력한 후에 거리에 따른 시간 지연 신호가 출력됩니다. 마이크로 프로세서에서 타이머 기능을 이용하여 거리를 측정합니다. 모듈 내부에 마이크로 프로세서가 있는 신뢰성이 매우높은 초음파 거리감지 센서입니다.
C 언어로 작성한 초음파 모듈 사용예제



[59]Flex 센서

미국 Abrams Gentile 사의 Flex센서는 휘어짐 정도를 측정하는 센서입니다. 평편한 상태에서 약 10K Ohm의 저항값을 나타내며 90도 휘어진 상태에서 15K - 30K의 전기 저항값을 가집니다. Flex 센서는 단순기하(직각, 원) 운동계가 아닌 유연한 물체의 움직임 감지용으로 사용하며 생물체의 더듬이와 비슷한 역활을 하므로 Robot 제작시 촉각 센서로 활용됩니다.

[60]기울기 측정 TILT 센서 모듈

미국 Spectron Glass & Electronics 사의 TILT 센서는 지구의 중력을 이용한 기울기 측정 센서입니다. TILT 센서는 군용 어뢰, 미사일, 항공기, 잠수함의 항법장비 그리고 휴머노이드 ROBOT 에서 자세를 바로잡기 위한 센서로 사용됩니다. 2 축(Pitch , Roll)에 대한 기울기를 측정하며 RS-232 시리얼 데이터 출력형과 ANALOG 신호 출력형의 TILT 센서 모듈이 있습니다.

[61]압력 센서

FlexiForce 센서는 압력에따라 전기 저항 값이 변화합니다. 압력이 없을때 높은 저항 값이며 압력을 가하면 5K Ohm 까지 저항값이 내려갑니다.작은 압력에도 저항 값의 변화량이 커서 전자 저울과 ROBOT 의 GRIP 촉각센서로 활용합니다.

[62]압력 센서

Pressure 센서는 압력에 따라 전기 저항 값이 변화합니다. 내구성이 강하며 사용하기 쉬운 구조로 제작되어 있습니다. 작은 전류를 직접 흘릴 수도 있습니다.



[63]HAMAMATSU 불꽃감지 센서

UV Tron은 가스내의 금속에 의한 전자 증배효과를 이용한 자외선 감지 센서 입니다. 185nm 부터 260nm의 좁은 파장의 자외선을 감지합니다. 이 영역은 가시광선으로부터 완전히 벗어나있습니다.  반도체 방식과 달리 가시광선을 차단하는 특수한 필터가 필요치 않으므로 사용하기 쉽습니다. 넓은 광각 특성이므로 불꽃의 세기가  약하여도 빠르게 감지 합니다. HAMAMATSU의 불꽃감지 센서는 형광등, 백열등과 같은 실내 조명 에서도 불꽃은 감지하므로 화재 경보기, 가스렌지 감시기등에 응용 가능합니다.

[64]진동 감지 스위치/ 기울기 센서

SW-200 스위치는 금속관 안에 볼이들어 있는 구조로 기울기에 따른 스위치 On/Off 작용을 합니다. 수은 스위치의 대용으로 사용할 수 있습니다. SW-200은 15 도 기울기에서 스위치 On 됩니다. 문의 개폐감지, 자동치 움직임 감지기에 응용됩니다..



[65]기울기 스위치 - 360도 전방향 감지

TS2 는 360 도 전방향으로 기울어짐을 감지합니다.



[66]Micro Switching Power Module

일본 TAMURA의 마이크로 스위칭 파워모듈은 최소의 전력을 소비하는 초소형 스위칭 레귤레이터 입니다. 전세게의 가정용 AC 전압범위에서 동작합니다. 리모콘에 의하여 동작하는 기기의 대기 전원용으로 설계되었으며 최대 300mA 의 연속적인 전류출력이 가능합니다. 입력의 정류회로 필터회로와 출력에 필터회로를 구성하여 사용합니다.

SE-SPM : Switching Power Module
[67]DC-DC Switching Power Module

SE-SPM은 MAXIM사의 MAX724 레귤레이터를 이용한 Step Down 방식 DC-DC 컨버터 조립 KIT입니다. 출력전압은 2.5V 부터 35V 까지 볼륨에 의하여 조정합니다. SE-SPM은 전 출력 전압 범위에서 5A(Peak 6.5A)가 출력 가능하며 충분히 큰 용량의 방열판에 의하여 안정적 사용이 가능합니다. 대용량의 전류가 필요한 서보 모터 드라이브 회로 개발과 배터리 충전회로 개발시 유용하게 사용하실 수 있습니다.

Kit 가격: 88,000 원

7805 호환 3 단자 스텝다운 스위칭 레귤레이터
[68]7805 핀 호환 스위칭 레귤레이터

미국 POWER TRENDS 사의 3 단자 스텝다운 스위칭 레귤레이터는 7805 와 핀호환이며 12V 입력 5V출력 1.5 A 의 연속전류 사용조건에서 방열판 없이 동작합니다. 출력전압은 LASER에 의하여 트리밍 되어 우수한 레귤레이션 성능을 갖습니다. PT78SR105V는 코일, 제어회로가 일체형으로 구성되어 있어 탁월한 안정성과 신뢰성을 제공합니다.
78HT305 : 5V / 3A
78SR105 : 5V / 1.5A

[69]네거티브 전압 가변 -3A 레귤레이터

National의 LM333은 외부의 저항 2 개만 부착하면 1.2V - 30V 의 광범위한 네거티브 정전압 -3 AMP 출력을 얻을 수 있는 정전압 레귤레이터 입니다.

LM333K (Neg -3A)

LM338K (Pos +5A)

[70]Adj/5V/12V-7.5A 리니어 레귤레이터

Linear 사의 LT1083 시리즈 레귤레이터는 7.5 Amp의 대전류 출력이 가능합니다. 5V, 12V 의 고정 정전압 형과 가변 정전압 형이 있습니다. LT1083 레귤레이터는 입출력간 드롭전압이 1.5V이하 이며 내부 소비 전류가 5mA 입니다. 또한 개별적으로 열 특성을 시험한 레귤레이터 입니다. LT1083 은 병열 운전이 가능하여 2 개를 병열로 연결하면 15 Amp의 정전압 레귤레이터가 쉽게 구성됩니다.

[71]밀폐형 스위칭 레귤레이터

ANT 전자(주)의 AC-DC 스위칭 파워모듈은 통신, 산업 방산용에 적합한 금속 밀페형으로 제작된 파워모듈입니다. 90V ~254V AC 의 전원을 공급받아 장비에 필요한 DC 전원을 공급해주는 유니트로써 FLYBACK방식의 CONVERTER 입니다. 본 전원 공급기의 AC입력은 FREE VOLTAGE로써 외부에서 수동절체없이 90V ~ 254V AC 범위에서 출력이 발생합니다.

가격: 38,500원

의료용 스위칭 POWER SUPLY
[72]CONDOR 사 의료용 Power Supply

미국 Condor D.C. Power Supplies사는 안정성이 중요한 의료장비(Medical Instruments)용 스위칭 파워 서플라이를 생산합니다. 인체와 직접 접촉하는 의료장비는 파워에서 발생하는 누설전류의 크기가 대단히 중요합니다. 전자장비에서 감전 현상이 있는것은 누설전류가 그라운드 처리되지 않은 경우에 발생합니다. Condor 사의 의료용 파워는 누설전류가 매우 작으며( UL2601 규정준수 ) 안정성이 뛰어난 스위칭 전원입니다.



[73]초소형 DC/DC 컨버터

RECOM 사의 ROM 시리즈 DC/DC 컨버터는 1 Watt급 컨버터중 제일 작습니다. 3KV의 입출력간 절연 내압특성을 가지며 고효율로 동작합니다.



[74]PCB 장착형 Toroidal 파워 트랜스

미국 AMVECO사의 Talema PCB 장착형 Toroidal 트랜스는 작은 크기로 제작되어 정밀한 아나로그 회로의 분산된 아이솔레이션 방식 전원회로 구성에 사용됩니다. 밀페형 케이스에 Toroidal 트랜스가 몰딩 되어있어 신뢰성이 매우 높습니다. 무부하시의 손실, 발열 그리고 누설자속이 매우 적으므로 고급 오디오와 의료장비에 사용됩니다. 1 차 입력은 115V, 230V로 선택하며   출력은 2 개로 분리 되어 있으므로 직열 또는 병열로 연결하여 사용합니다. 7V x 2, 9V x 2, 12V x 2, 15V x 2, 18V x 2 의 5 종류 2 차 출력 전압 모델이 있습니다.

DC-DC 컨버터용 펄스트랜스
[75]MAX253 DC-DC컨버터용 트랜스

PM-SM16 펄스 트랜스는 컨덴서 2 개, 쇼트키 다이오드 2 개 그리고 MAX253 으로 5V / 200mA 또는 10V / 100mA 사양의  DC- DC 컨버터를 간단히 구성 합니다. 부품수가 적어 고 신뢰성 DC-DC 설계가 가능 합니다. PM-SM16는 MAX253 의 사양을 만족하는 초소형 펄스 트랜스 입니다.

ELEKIT - ROBOT ARM

[76]로보트 팔 (5개의 DC모타/기어박스)

산업현장에서 많이 이용되고 있는 로보트 팔의 원리 및 기능을 이해하면서 제작하는 5 축 ROBOT KIT입니다.
.* 사양
사 용 건 전 지 : D형 건전지 X 4 (별매)
치수 : 높이 510mm, 둘레 360mm
중량 : 약1,050g(건전지제외)

들어올릴수 있는 무게 : 130g

전차 로봇 킷트 - BENHUR
[77]BENHUR 전차 로봇 킷트

메카트로닉스 기술을 실현하기 위한 전차 로봇 킷트입니다. 킷트에는 스테핑 모터, 바퀴, 볼, 알루미늄 재질의 상판, 하판 프레임이 포함되어 있습니다.

STEPPING 모터: 4V / 1A , 1.8 DEG / STEP

머리에 쓰고 작업하는 VisualEYEzer
[79]21세기 휴대용 테스터 VisualEYEzer

VisualEYEzer 는 DC전압, AC전압, 저항값 측정과 부져음에의한 도통,단락 테스가 가능한 디지탈 방식의 테스터 입니다. 최첨단 이미지 프로젝션 기술을 사용하여 지금까지 경험하지 못한 새로운 측정시대를 연 21 세기형 계측기입니다. 대형 강전반의 점검과 초소형 전자회로 측정시 프로브의 미끄러짐에의한 강전반 화재 및 CMOS 출력 포트의 파손가능성이 없습니다.

일본 JEL사 반도체 릴레이 (Solid State Relay)
[80]고신뢰성 AC 제어용 반도체 릴레이

일본 JEL 사의 반도체 릴레이(SOLID STATE RELAY)는 기계적인 접점구조를 반도체로 대체한 높은 신뢰성을 가진 스위치 모듈 입니다. SSR의 제로 크로스(Zero Cross) 기능은 출력전압의 ON 시점을 0V(Sine 파의 0 도)로 시작하여 일반 릴레이에서 발생하는 스파이크 노이즈가 발생하지 않습니다. TTL 신호로 AC 전력의 ON/OFF 제어회로가 쉽게 구성됩니다. 국내 S사 L사의 PLC 반도체 출력 접점으로 사용되고 있습니다.

[81]16 Bit 초 고정밀도 OP-AMP

Linear 사의 LT1468은 16 비트 AD 컨버터 입력 버퍼와 DA 컨버터 출력단에 사용하는 초 고정밀도 OP-AMP 입니다. 90MHz 의 BandGain Width와 22V/us Slew Rate 특성을 갖습니다.



[82]광 발전 포토 아이솔레이터

광발전 방식 FET 아이솔레이션 드라이버를 소개 합니다. 16mA 입력전류에서 출력 +8V가 만들어 집니다. FET 게이트를 직접 구동 가능합니다. DC-DC 컨버터를 사용한 FET 아이솔레이션 드라이버에 비교하여 저렴하며 회로 구성이 간단합니다.

[82-1]Super Power LED

DC 12V 를 연결하여 바로 사용하는 수퍼파워 LED 입니다. 350mA 의 전류를 소모하며 전류 제한저항이 내장되어 있습니다. 힌색(White) 광원이며 60도의 시야각 입니다.

[83]ARM7 프로세서

Philips 의 32 비트 ARM 프로세서는 8051 과 가장 유사합니다. 최고 70MHz 의 속도로 동작하는 ARM7TDMI 프로세서 입니다. 시리얼 포트를 이용하여 ISP 다운로드가 가능하므로 특별한 프로그램 장비없이 사용합니다.

[84]80W 파워 OP-AMP

National의 LM12CLK는 50V 전원 전압에서 + -10A 출력이 가능한 파워 Op-Amp입니다. 4 Ohm 의 스피커 부하를 연결하면 80 Watte의 오디오 앰프가 구성됩니다. LM12는 PWM식 전류 제어가 곤란한 회로에서 전류 제어 소자로 사용되며 타코메터 피드백 DC 서보 모터에서 완전한 DC 모터 제어기로 동작합니다.

[85]AC Power Regulator

RUSSIA 의 전력반도체 제조사 POLYDEX는 AC 220V 에서 사용되는 사이리스터 모듈을 생산합니다. 모듈내부에 제어회로가 내장되어 있으므로 외부에 볼륨 1 개만 부착하면 전등의 제어, 전열기 제어, AC 모터 제어가 쉽게 됩니다.



[86]정전류 다이오드(C L D)

일본 SEMITEC사는 정전류 다이오드를 생산합니다. 정전류 다이오드는 다이오드 양단에 걸리는 전압에 관계없이 일정한 전류를 통과합니다. FET 구조이며 다이나믹 임피던스(전압변동분/전류변동분)가 높습니다. 정전류 다이오드는 60년대 개발 초기부터 배터리 충전 제어기에 많이 사용되었으며 신뢰성이 요구되는 아나로그/펄스 회로와 전류 증배/분배기 회로를 이용한 저항측정기 회로에 이용됩니다.

[87]GrayHill 사 Encoder (A/B, BCD)

미국 Grayhill 사의 엔코더는 신뢰성이 우수하여 전세계 모든 의료용 장비의 조작 판넬에 사용되고 있습니다. 신호는 A/B 상과, BCD로 출력되는 모델이 있습니다. GrayHill 사의 볼륨형 엔코더 시리즈는 사용하기 편리하며 장시간 사용 가능합니다.

[88]로봇용 공압 근육 (Air MUSCLE)

영국 SHADOW ROBOT 사의 공압을 이용하는 인조근육(MUSCLE)은 직립 보행 로봇 제작을 가능하게 합니다. 공압을 이용한 근육은 기어드 모터를 이용한 토크 발생기 보다 가볍고 부드러우며 외부의 압력 인가시 완충작용이 있으므로 부드럽게 동작합니다. 압축 공기압에 의하여 원형의 40% 까지 크기가 변형되며 전자식 공압 밸브에 의하여 제어합니다.



[89]PLASTIC Gear / Sproket / Chain

rotgears.gif (16481 bytes)미국 Servo-O-Link 의 플라스틱 기어, 스프로켓, 체인은 사용하기 편리하며 다양한 종류가 있습니다. 프라스틱 체인은 쉽게 연결과 분리가 가능합니다.  ROBOT 제작, 자동화 장비 제작에 사용됩니다.

PC/104 스택스루 컨넥터
[90]PC104 스택스루 컨넥터

미국 COMM Connectors 사는 산업용 컴퓨터의 표준 규격 PC104용 스택 스루 컨넥터를 생산합니다. 스택 스루 컨넥터는 PCB를 다층으로 구성하여 신뢰성있는 엠베디드 시스템이 구성 됩니다. Comm Connectors사는 PC104 의 관련된 모든 규격의 컨넥터, 서포터, 볼트, 넛트와 Commpact PCI 컨넥터, VME 컨넥터를 전세계 산업용 컴퓨터 메이커에 공급합니다.

[91] WISH 브레드 보드

WISH 브레드 보드는 내구성이 강한 제품입니다. 크기에 따라 3 가지 모델이 있습니다.



[92]만능 기판

SE-PCB 는 가장 기본적인 5V 전원 공급회로, RS-232 시리얼 인터페이스 회로를 구성해 놓은 만능 PCB 입니다.

가격:

SE-PCB-S : 1,540 원(PCB)
SE-PCB-M : 3,080 원(PCB)
SE-PCB-SK : 3,960 원(PCB + 부품)
SE-PCB-MK : 5,390 원 (PCB + 부품)

[93] 스트립형 변환PCB

원하는 크기로 잘라서 사용하는 SOP, SOL, SOJ 형 SMD IC 용 변환 기판입니다.
1.27MM, 0.5MM, 0.65MM, 0.635MM, 0.8MM 피치



[94] 솔라 파워 BOAT KIT

태양광 에너지를 이용한 솔라 보트 KIT 입니다. 태양광 에너지를 전기로 변환하여 Ni-MH 축전지에 충전하여 동작합니다. 솔라 전지는 2V 에서 750mA 의 대전류를 출력하여 모터는 강력한 토크를 발생하며 축전지 충전 시간이 빠릅니다.  직열 모드로 배터리를 충전하면 5 시간 태양광 충전 시 4 시간 운전 가능합니다. 솔라 모듈을 직열(4V) 또는 병열(2V)로 전환할 수 있는 스위치가 솔라판과 일체형으로 제작되어 있습니다.
(SANYO 1.2V 축전지 1 개 포함)
[66] 스트립형 변환PCB

[95]솔라 파워 TANK KIT

태양광 에너지를 이용하여 주행하는 SE-STANK 솔라 탱크 KIT 입니다. 태양광에 의하여 생성된 전기를 축전지에 충전한 후 주행 하거나 축전지 없이 태양광으로 주행이 가능합니다. 축전지 충전 시에 축전지 병열 연결 모드, 주행 시 직열 연결 모드로 전환하는 스위치가 내장되어 있습니다. 야간에 충전지가 솔라 판에 의하여 방전되는 것을 방지 하기위한 다이오드가 솔라 판에 부착되어 있습니다. 납땜이 필요 없이 조립 가능하므로 초등학교 과학교실에서 사용하기 적합합니다.
(SANYO 1.2V 축전지 2 개 포함)

[96]UNI-SOLAR 플랙시블 군용 솔라팩

UNI-SOLARUNI-PAC은 야외에서 사용 하도록  빗방울에 대한 방수기능을 갖고 있으며 깨지지 않는 플렉시블한 솔라쎌에 의하여 제작되어 휴대하기 편리합니다. UNI-PAC군사작전에서 신뢰성이 입증 되었으며 장거리 자연 탐험가, 등산객 그리고 사진 작가들이 조난 통신용 전원과 배터리 충전기로 사용합니다. 야영지, 외딴섬에서도 휴대폰, 노트북 그리고 UNI-PACK 을 이용하여 완전한 무선 인터넷 연결이 가능합니다.

[97]영국 BP 의 솔라 판넬

BP 솔라 판넬은 멀티 크리스탈 실리콘 결정을 이용한 고효율의 솔라 판넬 입니다. 솔라 판넬 선택의 중요한 기준인 수명은 25 년을 보증합니다. BP의 솔라 모듈은 실용적이며 환경친화적인 태양광 발전(Photo Voltaic) 시스템 구성이 가능합니다.

[98]솔라 쎌 원판/모듈

솔라 쎌은 태양광으로 부터 직접 전기를 만드는 무공해 에너지 입니다. .



[102]경주용 솔라 자동차 BLDC 허브 모터

미국 New Generation Motors 사의 SC-M150 모터는 솔라쎌에 의하여 동작하는 전기자동차용 BLDC 허브 모터입니다. SC-M150 모터는 주행중에 에어갭을 변경하는것이 가능하여 언덕길에서 저속의 높은 토크가 발생되며 평지 주행시에 최고의 효율로 고속 회전합니다. 미국의 솔라카 대회 Sunrayce에 참가하는 대학의 우승팀을 포함한 상위권에서 솔라카용 모터로 사용되고 있습니다.

LEMCO - DC Motor
[103]전기 자동차 / 항공기용 DC 모터

영국 The LYNCH Electric Motor사의 LEM200 DC 모터는 강력한 힘을 발생합니다. 모터의 지름이 20 CM 로 소형이며12V - 60V의 배터리를 사용합니다. LEM200 모터의 강력한 자석과 원반형 아마추어 구조는 미국, 일본, 유럽에 특허 등록된 첨단 메커니즘이며 전세계 유명 골프용차, 전기 기관차, 오토바이, 모터 보트와 초경량 항공기에도 사용중인 고성능 DC 모터입니다.

[104]바리콘, 크리스털 이어폰

바리콘, 크리스탈 이어폰, 게르마늄 다이오드



[105]Analog TESTER, Tool

아나로그 테스터, 디지털 멀티메터

인두기



 은행 정보:

은행 국민은행 물품 금액을 송금하시고  E-mail , 전화, FAX 연락주시면 택배(로엑스택배)로 발송하여 드립니다. 구입물품 금액이 7만원 미만일 때 2,500원의 택배료를 송금 하셔야 합니다(착불은 2,500원). 발송 마감 시간은 오후 5시 입니다. 오후5시 이후 접수분은 다음날 발송됩니다.
샘플전자 약도
예금주 샘플전자
계좌번호 281-01-0024-608


서울시 용산구 한강로 3 가 용산 전자랜드 본관 광장층 C-42
전화:TEL(02)701-8051 FAX(02)701-8058

국민은행 / 281-01-0024-608 / 예금주:샘플전자
